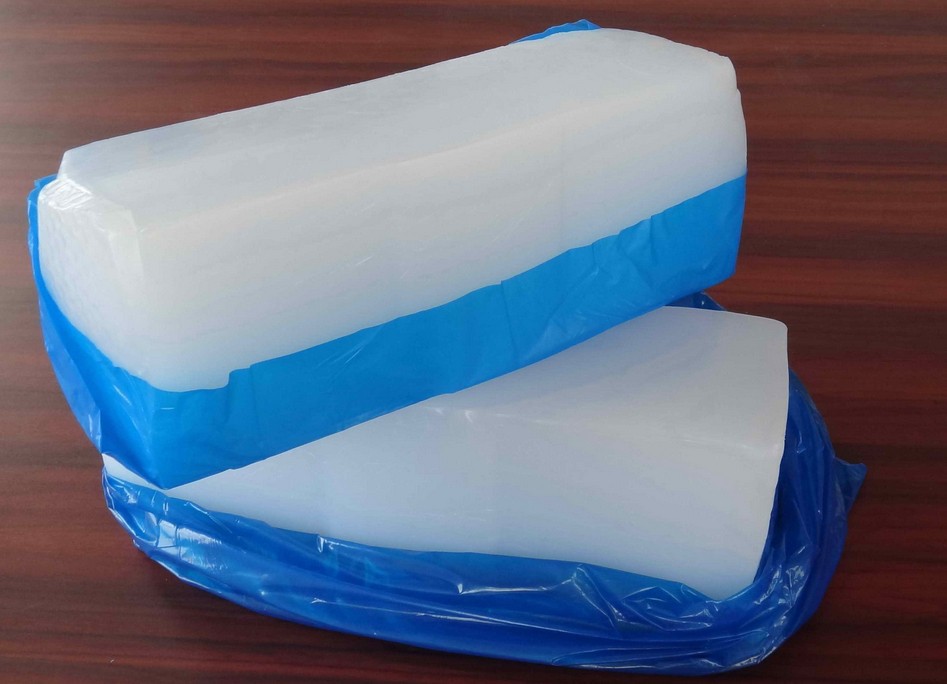

高溫硫化矽橡膠是高分子量（分子量一般為40～80萬）的聚有機矽氧烷（即生膠）加入補強填料和其它各種添加劑，采用有機過氧化物為硫化 劑
，經加壓成型（模壓、擠壓、壓延）或注射成型，並在高溫下交鏈成橡皮。這種橡膠一般簡稱為矽橡膠。

高溫硫化矽橡膠的硫化一般分為兩個階段進行，第一分階段是將矽生膠、補強劑、添加劑

、硫化劑和結構控製劑進行混煉，然後將混煉料在金 屬模具中加壓加熱成型和硫化，其壓力為50公斤/cm2左右，溫度為120～130℃，時間為10～30分鍾
，第二階段是將矽橡皮從模具中取出後，放 入烘箱內
，於200～250℃下烘數小時至24小時。使橡皮進一步硫化，同時使有機過氧化物分解揮發。

矽橡膠的補強填料是各種類型的白炭黑
，它可使硫化膠的強度增加十倍。加入各種添加劑主要是降低膠的成本
、改善膠料性能以及賦予硫化膠 各種特殊性能如阻燃
、導電等。交鏈劑是各種有機過氧化物，如過氧化苯甲酰
，2,4-二氯過氧化苯甲酰,二枯基過氧化物,2,5-二特丁基過氧己 烷等.結構控製劑是為了避免混煉膠料放置時間過長
、產生“結構化”使膠料變硬變硬
，難以加工熟化而加入的，可采用甲基羥基矽油或二苯基 二羥基奪烷作為結構控製劑。

矽橡膠主鏈上的側基可以是甲基、乙基
、乙烯基、苯基
、三氟丙基等。最常用的是甲基
，也可引入其它基團以改善加工性能和其它性能。因此
，根據側基基團和膠料配方的不同

，可以得到各種不同用途的矽橡膠
，一般可分為下麵幾種類型：通用型（含甲基和乙烯基）、高溫和低溫型 （含苯基、甲基和乙烯基）、低壓縮永久變形（含甲基和乙烯基）、低收縮（去揮發份）和耐溶劑（氟矽橡膠）等。下麵介紹幾種重要類型的 矽橡膠。

一、甲基矽橡膠

二甲基矽橡膠是投入商業化生產最早的一種矽橡膠，可在-60～200℃範圍內保持良好的彈性
，耐老化性能好
，有優異的電絕緣性能以及防潮、 防震和生理惰性等特性。

二甲基矽橡膠主要用於強物塗覆
，也可製成各種擠出及壓延製品用於機電
、航空
、汽車及醫療等行業。但由於二甲基矽橡膠硫化活性低

，用於 製造厚製品時，硫化困難，內層易起泡且高溫壓縮永久變形大，故目前已被甲基乙烯基矽橡膠所取代。

二
、甲基乙烯基矽橡膠

由(you)於(yu)矽(gui)橡(xiang)膠(jiao)大(da)分(fen)子(zi)結(jie)構(gou)中(zhong)引(yin)入(ru)少(shao)量(liang)乙(yi)烯(xi)基(ji)可(ke)大(da)大(da)改(gai)善(shan)矽(gui)橡(xiang)膠(jiao)的(de)硫(liu)化(hua)加(jia)工(gong)性(xing)能(neng)，因(yin)此(ci)在(zai)目(mu)前(qian)應(ying)用(yong)的(de)矽(gui)橡(xiang)膠(jiao)中(zhong)
，大(da)多(duo)含(han)有(you)乙(yi)烯(xi)基(ji)。甲(jia)基(ji)乙(yi)烯(xi)基(ji)矽(gui)橡(xiang) jiaoshizuitongyongdeyizhongguixiangjiao，muqianzaiguoneiwaiguixiangjiaodeshengchanzhongzhanzhudaodiwei。youyutazaicelianshangyinrubufenbubaohedeyixiji，shitadejiagongxingnenghewulijixie 性能均優於二個基矽橡膠。它除具有二甲基矽橡膠一般特性外, 還具有較寬的使用溫度範圍，可在一60～260℃範圍內保持良好彈性
，它比二甲 jiguixiangjiaorongyiliuhua，juyoujiaoxiaodeyasuoyongjiubianxing


，jiaohaodenairongjidepengzhangxinghenaigaoyazhengqidewendingxingyijiyouliangdenaihanxingdeng，erqieyouyinweicaiyonghuoxingjiaodi deguoyanghuawujinxingliuhua，congerjianshaoleliuhuashichanshengqipaojixiangjiaowendingxingchaderuodian。guyibanyongjiajiyixijiguixiangjiaokezhizuohoudujiaodadezhipin。jiajiyixijigui 橡膠是矽橡膠中應用最廣泛的品種
，近年來不斷湧現的各種高性能和特殊用途的矽橡膠產品，大都是以乙烯基矽橡膠為基礎膠，例如高強度矽橡膠 、低壓縮永久變形矽橡膠、不需後硫化矽橡膠、耐熱導電矽橡膠和醫用矽膠等。

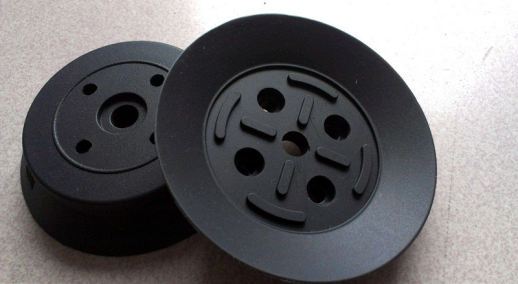

甲基乙烯基矽橡膠在航空工業上，廣泛用作墊圈、密封材料及易碎、防震部件的保護層；在電氣工業中可作電子元件等高級絕緣材料，耐高溫 電位器的動態密封圈

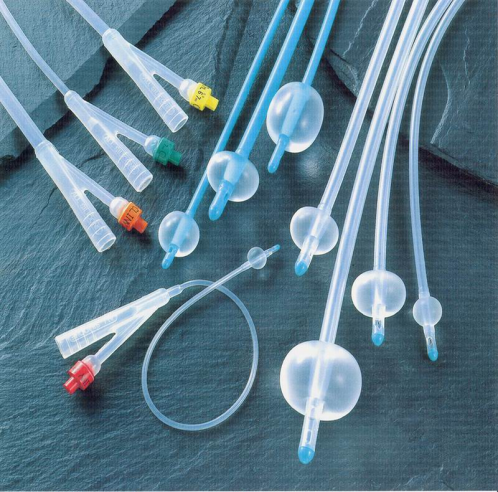

，地下長途通信裝備的密封圈；在醫學上，由於甲基乙烯基矽橡膠對人體的生理反應小、無毒，故用作外科整形、人造心 髒瓣膜
、血管等。

三、甲基苯基乙烯基矽橡膠

甲基苯基乙烯基矽橡膠是在甲基乙烯基矽橡膠的分子鏈中引入甲基苯基矽氧鏈節或二苯基矽氧鏈節而得的產品。

甲基苯基乙烯基矽橡膠是宇航工業、尖端技術和國民經濟其它部門的重要材料之一，可供製做各種模壓矽膠製品和擠出矽膠製品用作航空工業的耐寒橡膠和用於耐燒蝕、耐熱老化或耐輻射部位的密封圈、墊、管材和棒材等。

四、氟矽橡膠

氟矽橡膠是指γ-三氟丙基甲基聚矽氧烷。氟矽橡膠具有優良的耐化學物質、耐溶劑和耐潤滑油性能,此種矽橡膠在非極性溶劑中的膨脹率小,  耐寒性及熱穩定性好
，抗著火性也好，故在飛機、火箭
、導彈、宇宙飛行、石油化工中用作與燃料油和潤滑油接觸膠管
、墊片
、密封圈、燃料 箱村裏等，也可用於製造耐腐蝕的衣服
、手套以及塗料、粘合劑等。

五

、腈矽矽橡膠

腈矽橡膠的主要優點是耐油和耐浴劑的性能優異，可在-60～180℃的範圍內保持彈性，因此
，可做成耐油橡膠製品用於航空工業、汽車工業和 石油工業上
；也可作為高性能飛行器的環境密封劑及油箱密封劑

，在-54℃至200℃以上能保持密封。腈矽橡膠可用普通設備進行加工。

六、苯撐矽橡膠

苯撐矽橡膠的主要特點是具有優良的耐輻射性能，其耐輻射性能為通用的甲基乙烯基矽橡膠的10～15倍，為高苯基矽橡膠的5～10倍
，因此，可 用於宇航工業
、原子能工業和核反應堆等作為耐高能輻射的電纜
、護套
、墊圈以及熱收縮管等。

七
、乙基矽橡膠

在zai聚ju矽gui氧yang烷wan側ce鏈lian上shang引yin入ru乙yi基ji製zhi得de的de二er乙yi基ji矽gui橡xiang膠jiao，其qi突tu出chu的de性xing能neng是shi耐nai寒han性xing特te別bie好hao
，耐nai寒han性xing優you於yu二er甲jia基ji矽gui橡xiang膠jiao和he一yi般ban的de甲jia基ji乙yi烯xi基ji矽gui橡xiang膠jiao。乙yi基ji 含han量liang越yue高gao，耐nai寒han性xing越yue好hao。但dan乙yi基ji的de反fan應ying活huo性xing比bi甲jia基ji大da，因yin此ci
，隨sui乙yi基ji含han量liang越yue大da，耐nai熱re性xing隨sui之zhi下xia降jiang。作zuo為wei低di溫wen使shi用yong的de乙yi基ji矽gui橡xiang膠jiao，以yi在zai聚ju合he物wu中zhong 含有二乙基矽氧鏈節為8克分子％為宜。乙基矽橡膠的使用溫度一般為-70--200℃。

八
、矽氮橡膠

矽氮橡膠的主要優點是具有卓越的熱穩定性, 在430～480℃不分解，有的甚至能耐500℃以上的高溫。矽氮橡膠的突出弱點是水解穩定性差，曾 一(yi)度(du)被(bei)認(ren)為(wei)沒(mei)有(you)發(fa)展(zhan)前(qian)途(tu)。後(hou)來(lai)發(fa)現(xian)主(zhu)鏈(lian)中(zhong)引(yin)入(ru)環(huan)二(er)矽(gui)氮(dan)烷(wan)的(de)聚(ju)合(he)物(wu)具(ju)有(you)很(hen)好(hao)的(de)熱(re)穩(wen)定(ding)性(xing)。用(yong)矽(gui)芳(fang)撐(cheng)改(gai)性(xing)的(de)含(han)環(huan)二(er)矽(gui)氮(dan)烷(wan)的(de)彈(dan)性(xing)體(ti)，在(zai)空(kong)氣(qi)中(zhong) 加熱到425℃不失重
，570℃時失重僅為10％
，且具有較好的水解穩定性。
